TV LG Flatron gambar menyempit

kembali ke masalah gejala sanggul (yoke) saya sudah membahas di postingan sebelum nya gejala layar menyempit yang di akibatkan oleh sanggul vertikal..tapi kali ini masalah pada sanggul vertikal bagian atas
lihat gambar :

seperti yang tertera di gambar TV ini merk LG Flatron model 21FC1AG garis atas dan bawah tidak rata juga ada lengkungan kecil di sisi kiri dan kanan pada gambar..lengkungan kecil di sisi kiri dan kanan pada gambar itu menan dakan lilitan sanggul vertikal bagian atas yang putus..juka ingin membeli sanggul setidaknya harganya agak mahal.apa salah nya jika kita bongkar dan kita lilit ulang dengan memakai kawat sanggul itu sendiri..cukup mencari sambungan yg putus dan menyambung kembali lalu gulung ulang dengan arah berlawanan saat kita membuka gulungan tadi..gulung yang rapi..klo sudah oke pasang kembali..

                 lingkaran kuning : lilitan vertikal bagian atas yg sudah di ghulung ulang

selamat mencoba dan semoga bermanfaat



Read More

TV TCL layar menyempit

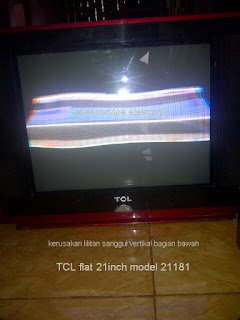

di lihat dari gejala di atas layar menjadi sempit dan terlihat garis putih di tengah,tv ini TCL model 21181
klo dilihat garis yang tidak lurus di bagian atas dan bawah juga ada garis lengkung sedikit di kiri kanan layar kebanyakan ini kerusakan dari lilitan sanggul vertikal.sbab kalau garis atas dan bawah pada gejala terlihat lurus dan tidak ada lengkungan kecil disisi kiri-kanan pada gambar bagian atas itu kerusakan ic vertikal atw elco-elco di dekat ic vertikal..nah sobat-sobat jangan buru-buru untuk mengganti sanggul.sbab harga sanggul lumayan kan?cobalah untuk membongkar sanggul dan melilit ulang dengan menggunakan kawat yang sudah ada pada sanggul..lengkungan di sisi kiri dan kanan di bagian atas pada gambar di layar itu menandakan lilitan sanggul vertikal sebelah bawah ada yang putus.sbelum membongkar ingatlah dahulu letak ujung-ujung kawat email yang akan kita bongkar,kalau aku sih aku jepret pakai kamera hp biar cepat gak usah di catat atw di gambar..klou sdh hafal baru lepasin kawat yg tersolder pada pin sanggul..buka kedua plat penjepit pada ferit sanggul..dan buka gulungan kawat email secara perlahan sbab kawat nya mau kita pakai lagi

gambar di atas yg di lingkar merah adalah pelat penjepit ferit sanggul untuk menyatukan ferit bagian atas dan bagian bawah lilitan vertikal
nah ini baru boleh di catat : saat membuka lilitan hitung berapa lilitan dikiri dan kanan sebab pada ferit terdapat dua gulungan yg terhubung .juga harus di ingat arah gulungan saat melepas kawat sbab saat bagian kawat yang putus sudah di ketemukann kita cukup menyambung nya dan menggulung nya kembali kearah berlawan saat kita membongkar gulungan tadi..dengan menghitung dan mencatat berapa lilitan sebelah kiri dan kanan tadi akan mempermudah kita supaya jumlah lilitan sebelah kiri dan kanan tadi sama ..sbenar nya nggak ngaruh-ngaruh amat sih klo pun beda banyak nya lilitan kiri dan kanan ..o yah sambungan kawat yg sudah di sambung tadi sebaik nya di kerik dahulu dan di solder trus kasi isolasi ban agar jangan terjadi hubung singkat dengan lilitan lain..gulung yang rapi hingga selesai ..klo sudah pasang lagi ujung kawat sbagaimana saat kita membongkar...jika benar biasanya langsung ok//

https://youtu.be/5aJcQ0tOYDw

Read More

TV LG super slim lambat keluar suara

tv LG super slim ini model 21FS4RK dengan gejala suara lama keluar, jadi kalo di on gambar ada tapi seperti mau bergeser (gambar tidak kinclong) pada gambar bagian atas terdapat garis2 tipis skitar 5-6 garis dan suaranya nyusul beberapa menit kemudian,klo suara sudah keluar barulah gambar terlihat kinclong alias bersih  ,dengan catatan antena kita memang bagus hehe..tapi garis2 tipis di bagian atas masih terlihat, tv ini tidak memakai ic LV6111 yg slalu bermasalah di bagian suara..ukur tegangan yg ke ic suara normal2 saja..klau mau di bilang seting mode yg berubah kok suaranya keluar dengan normal walau agak lama..ternyata biang penyakit tv ini ada pada C826 1000uf 16volt suplay tegangan yang menuju ic78R09.padahal klo elco 1000uf 16v kita cabut dan ukur seperti dalam keadaan baik2 saja.cuma itu saja suara lambat keluar dan gambar yg sperti mau bergeser langsung ok,cuma garis2 tipis diatas layar seperti yang sering di alami para montir kerusakan seperti itu cukup dengan mengganti elco 100uf 35V di dekat ic vertikal ganti kompoen yg rusak langsung ok

perhatikan gambar di atas ingak- ingak bukan perhatiin cewek nya wkwkwk..lihat gambar seperti mau bergeser,dan suara belum keluar

perhatiin juga tulisan putih itu mas broo..jangan liat cewek itu mulluu aaaaaa perhatiin duunk..itu gara-gara elco 1000uf 16v..jadi suara lambat keluar dan gambar gak kinclong,tapi cewek nya kincong..heeeee

liat tu garis tipis di rambut cowok itu tu ..klo liatin kumis tipis nya ntar lo di bilang homo mas broo wkwkwk..elko 100uf 35v dekat ic vertikal rusak  berakibat garis2 tipis..ok dech smoga bermanfaat..

catatan: tv ini menggunakan : ic croma LG 631 9R .ic
                                          ic program STV 8216

Read More

tv LG ultra slim bergaris horizontal

sebenarnya postingan ini sudah lama tapi gak sempet2 untuk meng upload nya.waktu itu
 kedatangan dua buah TV LG ultra slim model 21SB6RD dengan gejala sama yaitu bergaris mendatar atau bergaris horizontal,suara bagus.cuma beda dikit adjah ada garis nya tipis ada yang agak tebal hehe sudah umum bagi yang berpengalaman untuk mengerjakan kerusakan yg spt ini

tv yg pertama aku buka kerusakan cuma ic LA78141 ganti langsung ok..sudah gitu adjah langsung dapet duiit..bgitupun tv yang ke dua kerusakan juga ic LA78141 cumah nambah ada elco 2200uf 25v yg kembung menuju kabel sanngul vertikal ganti lansung ok..udah deh dapet duit lagiii..coba yaaa dapet yg rusak kaya gini terus..hehe

                                      elco kembung dan ic LA78141 yg rusak
untuk tv LG ULTRA SLIM ini ic LA78141 bisa di ganti ic LA78040 ..tapi klo lagi mepet..aku sudah sring coba selama ini aman-aman adjah namun sebaik nya pakai nomor ic yg sama

Read More

POLYTRON XBR spiker aktif

SN : 12d06817 aku rasa itulah model/type spiker aktif ini.entah kenapa aku sudah sering sekali kedatangan spiker jenis ini,kebanyakan gejala nya matot.tapi yang satu ini kata yang punya cuma soket input kerusakan nya sbab ada patahan jek RCA audio di dalam nya..oke karna cuma ada patahan jek langsung aku buka panel belakang tempat socket audio input dan mendorong keluar patahan jek RCA tadi...kelar dechhh hehe langsung tutup body belakang

dan aku tes ah..kayak nya yang punya ninggalin fleshdisc buat aku ngetes ..dan fleshdisc pun playyyy
tapi kok lampu power nya gak hidup namun fleshdish play dan angka di monitor berjalan tapi suaranya kecil banget kayak spiker ini ada di depan gang. cuma terdengar kecas kecis kecas kecis doang itu pun tipis gimana kalo bro -bro dengerin musik dominan twetter yang jauuuh gax ada bas nya..nah gitulah kira-kira..ealah gimana ini yg punya spiker katanya cuma jek yg patah..klo bgitu kasih tau dulu yang punya spiker..besok ketemu sambil cengir2 yg punya bilang klo spiker itu sdh di bukanya..panbtesan banyak banel depan yang gompel..ok deh langsung aku bongkar dan ternyata spiker aktif polytron XBR ini sudah pernah di service..kayak nya pernah rusak bagian power suplay sbab power suplay sudah di ganti dengan gocun ..lihat penampakan nya

gocun terpasang dengan benar oleh yg service sebelum saya..gak apa dech yang penting pasangan nya bener...nih sbagai masukan klo adja mas bro blom perna pasang pake gocun..tapi maaf bagi senior2 yg sdh master y..

itu tampak bawah pemasangan gocun di PCB sasis spiker aktif POLYTRON  XBR di situ ada huruf B- biru, M-merah, H-hijau lihat arah garis hitam di dekat huruf,di situlah tempat menyolder kabel biru,merah hitam dari gocun..namun jangan lupa komponen yang ada di skitar power suplay harus di cabut terlebih dahulu kecuali trafo dan octopkopler (ic kaki 4)yang ada di pcb

ok dech udah pada pemasangan gocun..langsung adjah kepermasalahan suara yang cuma kecas kecis doang..kalo kita sentuh bagian input power terdengar suara menandakan power yg menggunakan TR-TIP 41 danTIF 42 ini berfungsi dengan baik..dan jika aku tegangan dari power suplay dengan melepas terlebih dahulu kabel socket tegangan yg menuju ke panel depan/usb semuanya normal saja,berarti permasalahan nya ada di perangkat usb dan juga tone kontrol ,karna lampu power gak hidup jadi aku coba ternyata ada tegangan 5V yang hilang.stelah aku telusuri ternyata tegangan yg hilang itu -5V (min 5Volt) elco 100uf 16V short yg membuat tegangan ini hilang..ganti..langsung ok lampu power pun hidup terlebih suara baru terdengar klo yg bunyi kecas kecis tadi ternyata musik treeping.haha..DJ matiin lampunya dooong..wkwkwk
